Tisk Hladinová hlídání a dopouštění - INDIKÁTORY ZAPLNĚNÍ JÍMKY

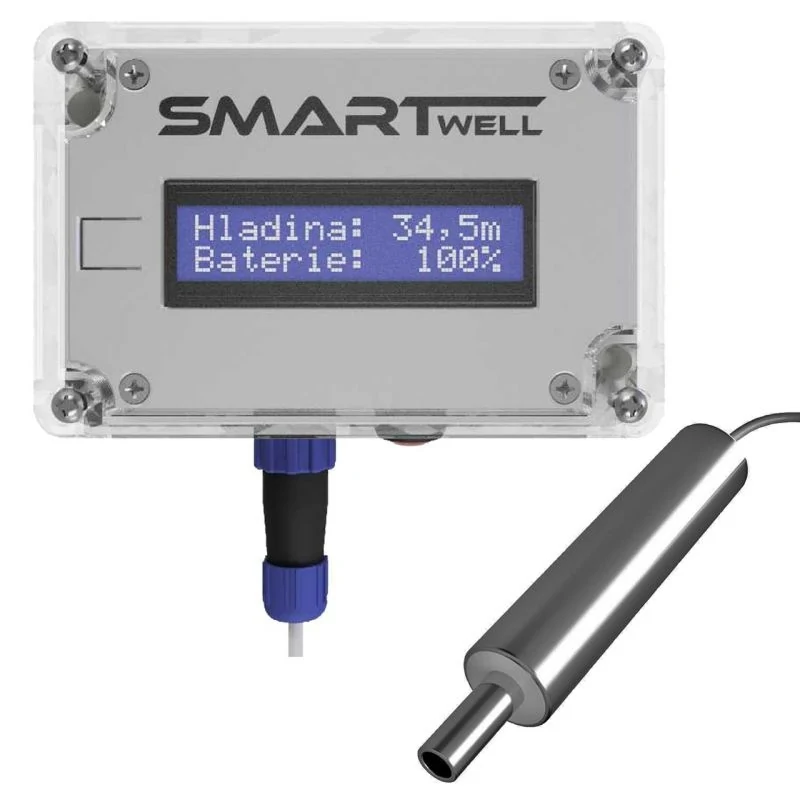

Hladinoměr Smart Well

Hladinoměr Smart Well je zařízení pro měření výšky hladiny vody ve vrtech, v nádržích a kopaných studnách.

Novinka

Obj. č.: 50818
Model: SW1-S1-0-40
Maloobchodní cena Kč s DPH 7 950,00
Vaše cena Kč s DPH / sada 7 549,19
Cena Kč bez DPH 6 239,00
Ušetříte 5 % / 400,81
Balení: 1 sada
Skladem   sada

Fotogalerie produktu

Fotogalerie použití

Použití

Určeno pro měření výšky hladiny ve vrtu, studni, jímce. Smart Well měří úroveň hladiny až do hloubky 40 m (dle typu až do 70m) s přesností 10 cm. Součástí balení je materiál pro upevnění sondy k potrubí a jednotky na zeď.

VÝHODY
- Okamžitý a přesný přehled o zaplnění jímky / studny / vrtu
– Snadná instalace
– Bezúdržbové
– Žádné provozní náklady
- Kontrastní LCD displej s podsvícením

Parametry - technický list

Rozsah měření 0-40 m
Rozlišení 0,1 m
Přesnost měření ±0,3 m
Rozměry jednotky 118 x 54 x 78 mm
Krytí (IP) 65
Možnost upevnění na zeď Ano
Materiál vnější izolace ABS
Zobrazení - LCD displej Ano
Osvětlení displeje Ano
Velikost displeje 6,4 x 1,4 cm
Napájení ovládací jednotky pomocí baterií Ano
Typ baterie 9V (6F22)
Indikace stavu baterie Ano
Výdrž baterie >2 roky (při běžném
Provozní teplota -10 až +40 °C
Materiál sondy nerezová ocel
Délka kabelu dodaného k senzoru (L) 45 m
Teplota skladování 0 - 30 °C
Rozměr balení 30 x 30 x 15 cm
Hmotnost balení 1,9 kg
Všeobecná záruční lhůta ? 24 měsíců

Specifikace

Jak hladinoměr funguje
Hladinoměr se skládá ze sondy a řídicí jednotky. Jednotka na základě dat získaných ze sondy zobrazí výšku vodního sloupce nad sondou. Měření je ovlivněno aktuálním atmosférickým tlakem, nicméně odchylka měření, způsobená změnou atmosférického tlaku, může činit maximálně ±0,3m od skutečné výšky hladiny. Sonda S3 je osazena kompenzační kapilárou a tak měření není ovlivněno atmosférickým tlakem.

Součásti hladinoměru
Srdcem hladinoměru je řídicí jednotka, která disponuje podsvíceným LCD zobrazovačem, tlačítkem a voděodolným konektorem pro připojení sondy. Nedílnou součástí je sonda S1, S2 nebo S3 (dle objednávky) vyrobená z nerezové oceli a zdravotně nezávadných materiálů. Součástí balení je také veškerý materiál nutný pro montáž.

Montáž hladinoměru
U vrtů doporučujeme sondu i kabel přichytit k trubce čerpadla, aby byla zaručena přesnost měření a zamezilo se poškození čerpadla nebo sondy při vyjímání z vrtu. K tomu slouží plastový držák a stahovací pásky, které jsou součástí balení. Do nádrže a studny je sondu možno pouze zavěsit pomocí kabelu sondy.
Řídicí jednotku je možno umístit díky voděodolnosti a napájení z baterie tam, kde Vám obsluha bude příjemná. Jednotka SW1Jednotka je srdcem hladinoměru a je řízena mikropocesorem. Pro zobrazení naměřených hodnot slouží dobře čitelný LCD s podsvícením. Pro zapnutí je na spodní straně umístěno voděodolné tlačítko. Napájení obstarává jedna alkalická 9V baterie, která díky automatickému standby režimu vydrží při běžném provozu minimálně 2 roky. O ochranu elektronických částí před mechanickým poškozením a vniknutím vody se stará bytelný plastový box.

Sonda
Sonda je nedílnou součástí hladinoměru a měří výšku vodního sloupece nad sebou. Doporučujeme ji umístit do stejné výšky jako ochranné čidlo čerpadla. Pokud čerpadlo čidlo nemá, je vhodné sondu umístit přibližně 1m nad čerpadlo.Obsluha hladinoměruObsluha hladinoměru je tak snadná, že po správné kalibraci a montáži ji zvládne úplně každý. Po stisknutí tlačítka proběhne rychlá kontrola jednotky a sondy. Poté se po dobu 15 sekund zobrazuje stav aktuální hladiny vody a zbytková energie baterie.

Jak hladinoměr funguje
Hladinoměr se skládá ze sondy a řídicí jednotky. Jednotka na základě dat získaných ze sondy zobrazí výšku vodního sloupce nad sondou. Měření je ovlivněno aktuálním atmosférickým tlakem, nicméně odchylka měření, způsobená změnou atmosférického tlaku, může činit maximálně ±0,3m od skutečné výšky hladiny. Sonda S3 je osazena kompenzační kapilárou a tak měření není ovlivněno atmosférickým tlakem.
Součásti hladinoměru
Srdcem hladinoměru je řídicí jednotka, která disponuje podsvíceným LCD zobrazovačem, tlačítkem a voděodolným konektorem pro připojení sondy. Nedílnou součástí je sonda S1, S2 nebo S3 (dle objednávky) vyrobená z nerezové oceli a zdravotně nezávadných materiálů. Součástí balení je také veškerý materiál nutný pro montáž.
Montáž hladinoměru
U vrtů doporučujeme sondu i kabel přichytit k trubce čerpadla, aby byla zaručena přesnost měření a zamezilo se poškození čerpadla nebo sondy při vyjímání z vrtu. K tomu slouží plastový držák a stahovací pásky, které jsou součástí balení. Do nádrže a studny je sondu možno pouze zavěsit pomocí kabelu sondy.
Řídicí jednotku je možno umístit díky voděodolnosti a napájení z baterie tam, kde Vám obsluha bude příjemná.
Jednotka SW1
Jednotka je srdcem hladinoměru a je řízena mikropocesorem. Pro zobrazení naměřených hodnot slouží dobře čitelný LCD s podsvícením. Pro zapnutí je na spodní straně umístěno voděodolné tlačítko. Napájení obstarává jedna alkalická 9V baterie, která díky automatickému standby režimu vydrží při běžném provozu minimálně 2 roky. O ochranu elektronických částí před mechanickým poškozením a vniknutím vody se stará bytelný plastový box o rozměru 78mm x 118mm x 54mm
Sonda
Sonda je nedílnou součástí hladinoměru a měří výšku vodního sloupece nad sebou. Doporučujeme ji umístit do stejné výšky jako ochranné čidlo čerpadla. Pokud čerpadlo čidlo nemá, je vhodné sondu umístit přibližně 1m nad čerpadlo.
Obsluha hladinoměru
Obsluha hladinoměru je tak snadná, že po správné kalibraci a montáži ji zvládne úplně každý. Po stisknutí tlačítka proběhne rychlá kontrola jednotky a sondy. Poté se po dobu 15 sekund zobrazuje stav aktuální hladiny vody a zbytková energie baterie.

Videa

Poznámka

Zařízení není určeno pro přímou ochranu čerpadla před chodem tzv. "nasucho"!
